    SISTEMAS UV > SISTEMAS UV PARA DESINFECCIÓN DE AGUA EN GENERAL

    Serie SS para desinfección de agua en general

    La serie de reactores cerrados SS de ULTRAAQUA está construida con acero AISI 316L de alta calidad que son adecuados para la mayoría de las aplicaciones de desinfección de agua.

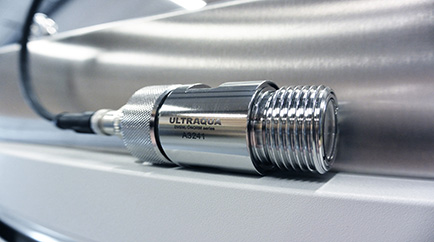

    El sensor UV y los sistemas de limpieza mecánica automática están disponibles. Las tres series estándar 220 SS, 350 SS y 440 SS y la serie validada SSV de NORM cubren una gran variedad de flujos y dosis.

    • Construcción AISI 316L de acero inoxidable electropulido resistente a la corrosión
    • Instalación, operación y mantenimiento sencillos
    • Mejora de la eficiencia energética del agua clara gracias al reflejo interno de la luz UV
    • Presión de funcionamiento de hasta 10 bar
    • No se necesitan herramientas para el mantenimiento regular

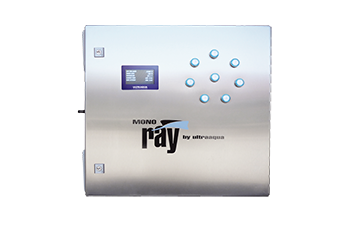

    • Disponible con controles estándar o avanzados

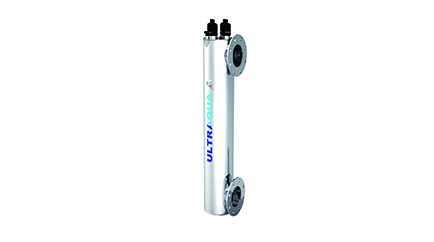

    Sistemas de una lámpara

    Qué considerar

    1  Sistema UV validado por terceros
    Una serie completa de productos ha sido validada de acuerdo con ÖNORM 5873-1. Los sistemas UV validados por el ÖNORM para aplicaciones de agua potable se basan en la tecnología patentada SwirlFlow™ (pendiente).

    Tenga en cuenta que las series 220, 350 y 440 se basan en los mismos principios de diseño y componentes de calidad. Los componentes clave como lámparas UV, mangas de cuarzo, controladores de lámparas, sensores, etc. se fabrican de acuerdo con los mismos muy altos estándares técnicos

    UVT – Transmitancia UV
    La UVT describe qué tan bien la luz UV penetra en el agua. En relación con el tamaño del sistema UV, este parámetro es tan decisivo como el caudal de agua. En general, cuanto mayor sea la calidad del agua, mayor será la UVT. Sin embargo, el agua que se ve muy clara todavía puede tener bajo UVT si contiene ciertas sustancias disueltas como hierro, manganeso, etc. ULTRAAQUA ofrece medición gratuita propia de UVT a partir de una muestra de agua suministrada.

    Para aplicaciones UVT bajas (UVT < 70%), considere la serie LUVT.

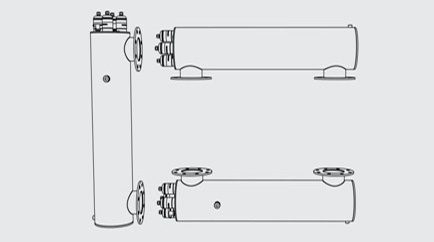

    3 Configuración en línea (serie 440) o en U (series 75, 220 y 350)
    En muchos casos es una ventaja que la entrada y la salida están en el mismo nivel. Esta es a menudo la configuración preferida para las instalaciones para adaptarse a los sistemas de tuberías existentes. Si el sistema UV se instala con un bypass, la configuración en U suele ser la solución más sencilla.

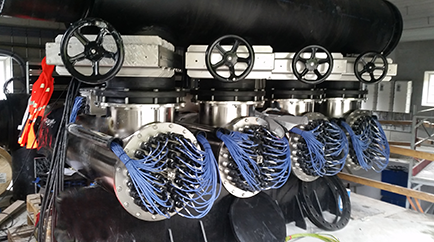

    Sistemas hechos a medida
    ULTRAAQUA puede ofrecer sistemas UV personalizados optimizados basados en sus necesidades específicas. ULTRAAQUA puede ofrecer sistemas UV con tamaños de conexión y/o orientación personalizados  ULTRAAQUA también puede ofrecer sistemas aún más grandes que la corriente estándar disponible.

    ESPECIFICACIONES DE LOS PRODUCTOS

    Serie 220 SS  MR1-220SS MR3-220SS MR4-220SS MR6-220SS MR8-220SS MR12-220SS MR16-220SS
    Caudal Max.  37 m³/h 155 m³/h 230 m³/h 350 m³/h 500 m³/h 760 m³/h 1000 m³/h
    Potencia lámpara 0.2 kW 0.7 kW 1.0 kW 1.4 kW 1.9 kW 2.9 kW 3.8 kW
    Diámetro entrada/salida. DN80 DN150 DN150 DN200 DN200 DN250 DN250


    Serie 350 SS  MR1-350SS MR3-350SS MR4-350SS MR6-350SS MR8-350SS MR12-350SS MR16-350SS
    Caudal Max.  60 m³/h 260 m³/h 390 m³/h 600 m³/h 870 m³/h 1300 m³/h 1650 m³/h
    Potencia lámpara 0.4 kW 1.1 kW 1.5 kW 2.3 kW 3.0 kW 4.5 kW 6.0 kW
    Diámetro entrada/salida. DN100 DN150 DN150 DN200 DN250 DN300 DN300


    Serie 440 SS MR1-440SS MR4-440SS MR6-440SS MR10-440SS MR14-440SS MR16-440SS
    Caudal Max.  68 m³/h 330 m³/h 550 m³/h 1000 m³/h 1400 m³/h 1600 m³/h
    Potencia lámpara 0.5 kW 1.9 kW 2.9 kW 4.8 kW 6.7 kW 7.6 kW
    Diámetro entrada/salida. DN100 DN200 DN300 DN300 DN400 DN400


    *El tamaño de las bridas puede ser hecho a la medida

    *Máx. caudal calculado a UVT 96%, min dosis UV 30 mJ/cm2

    ESPECIFICACIONES DE LOS PRODUCTOS



    220 SS Series
    Max. flow
    MR1-220SS 37 m³/h
    MR3-220SS 155 m³/h
    MR4-220SS 230 m³/h
    MR6-220SS 350 m³/h
    MR8-220SS 500 m³/h
    MR12-220SS 760 m³/h
    MR16-220SS 1000 m³/h
    Lamp power
    MR1-220SS 0.2 kW
    MR3-220SS 0.7 kW
    MR4-220SS 1.0 kW
    MR6-220SS 1.4 kW
    MR8-220SS 1.9 kW
    MR12-220SS 2.9 kW
    MR16-220SS 3.8 kW
    Inlet/outlet dia.
    MR1-220SS DN80
    MR3-220SS DN150
    MR4-220SS DN150
    MR6-220SS DN200
    MR8-220SS DN200
    MR12-220SS DN250
    MR16-220SS DN250
    350 SS Series
    Max. flow
    MR1-350SS 60 m³/h
    MR3-350SS 260 m³/h
    MR4-350SS 390 m³/h
    MR6-350SS 600 m³/h
    MR8-350SS 870 m³/h
    MR12-350SS 1300 m³/h
    MR16-350SS 1650 m³/h
    Lamp power
    MR1-350SS 0.4 kW
    MR3-350SS 1.1 kW
    MR4-350SS 1.5 kW
    MR6-350SS 2.3 kW
    MR8-350SS 3.0 kW
    MR12-350SS 4.5 kW
    MR16-350SS 6.0 kW
    Inlet/outlet dia.
    MR1-350SS DN100
    MR3-350SS DN150
    MR4-350SS DN150
    MR6-350SS DN200
    MR8-350SS DN250
    MR12-350SS DN300
    MR16-350SS DN300
    440 SS Series
    Max. flow
    MR1-440SS 68 m³/h
    MR4-440SS 330 m³/h
    MR6-440SS 550 m³/h
    MR10-440SS 1000 m³/h
    MR14-440SS 1400 m³/h
    MR16-440SS 1600 m³/h
    Lamp power
    MR1-440SS 0.5 kW
    MR4-440SS 1.9 kW
    MR6-440SS 2.9 kW
    MR10-440SS 4.8 kW
    MR14-440SS 6.7 kW
    MR16-440SS 7.6 kW
    Inlet/outlet dia.
    MR1-440SS DN100
    MR4-440SS DN200
    MR6-440SS DN300
    MR10-440SS DN300
    MR14-440SS DN400
    MR16-440SS DN400

    *El tamaño de las bridas puede ser hecho a la medida

    *Máx. caudal calculado a UVT 96%, min dosis UV 30 mJ/cm2
